TaC Planetary Epi susceptor

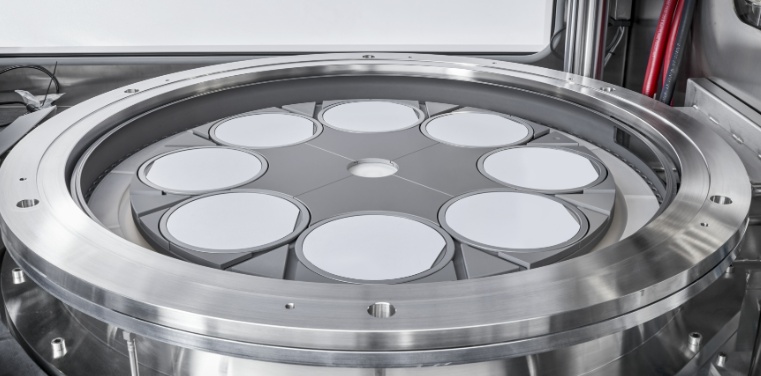

Aixtron reikistjörnudiskurinn er lykilhlutar í búnaði fyrir málm-lífræna efnagufuútfellingu (MOCVD), aðallega notaður í vaxtarferli kísillkarbíðs (SiC) epitaxialplata. Kjarnabygging hans notar samsetta hönnun með hágæða grafítefni og tantalkarbíð (TaC) húðun.

Stutt smáatriði:

1. Önnur nöfn: Aixtron reikistjarna diskur, TaC húðaður plánetu susceptor, SiC Epi susceptor fyrir Aixtron reactor

2. Notkun: Fyrir afkastamikil kísilkarbíð (SiC), gallíumnítríð (GaN) og önnur þriðju kynslóðar hálfleiðara epitaxial ferli.

3. Kjarnabreytur:

Uppbyggingin helst stöðug við 2000 ℃ til að koma í veg fyrir mengun vegna uppgufunar húðarinnar í hvarfhólfinu.

Virk viðnám gegn rofi forvera gasa eins og SiH₄ og HCl. Minnkar yfirborðsgalla á undirlaginu.

Varmaleiðni grafít + TaC samsettrar uppbyggingar er nálægt varmaleiðni SiC skífu (SiC: 490 W/m·K), sem dregur úr grindarröskun af völdum varmaálags.

Yfirborðsgrófleiki TaC húðunar er <1μm, sem getur komið í veg fyrir að öragnir falli af og tryggt yfirborðsgæði epitaxiallagsins (gallaþéttleiki <0.5/cm²).

Vara Yfirlit

Aixtron reikistjörnudiskurinn er lykilhlutar í búnaði fyrir málm-lífræna efnagufuútfellingu (MOCVD), aðallega notaður í vaxtarferli kísillkarbíðs (SiC) epitaxialplata. Kjarnabygging hans notar samsetta hönnun með hágæða grafítefni og tantalkarbíð (TaC) húðun:

Grafít undirlag: Veitir framúrskarandi varmaleiðni (~130 W/m·K) og mikla hitastöðugleika (hitastig > 2000℃) til að tryggja jafna dreifingu varmasviðs í hvarfhólfinu.

Tantalkarbíðhúðun: Grafítyfirborðið er þakið með efnafræðilegri gufuútfellingu (CVD) eða sinterað ferli, venjulega 30-100 µm þykkt, til að mynda þétta efnahindrun.

Hönnunin er fínstillt fyrir háan hita (1500-1700℃) og mjög tærandi (sílan, HCl og aðrar lofttegundir) umhverfi SiC epitaxial vaxtar, sem bætir verulega stöðugleika ferlisins og afköst skífunnar.

Samanburður á afköstum húðunar á tantalkarbíði (TaC) og kísillkarbíði (SiC)

Framleiðslusamrýmanleiki

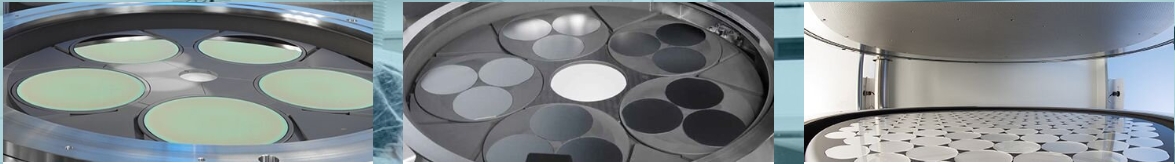

Það er aðlagað að Aixtron G5 WW C og Prophet kerfum og getur borið 6/8 tommu skífur með afkastagetu upp á > 30 skífur/lotu.

Tæknilegt gildi og þýðing í atvinnulífinu

Grafít + tantalkarbíðhúðaður reikistjörnuþolari leysir flöskuhálsvandamálið sem fylgir hefðbundinni SiC húðun í langtíma háhitaferli:

Kostnaðarhagræðing: lengja skiptiferlið á rekstrarvörum og lækka kostnað við skurðaðgerðir á einni einingu um meira en 20%;

Aukin uppskera: Draga úr mengun agna og hitapunktsáhrifum og stuðla að því að uppskera epitaxialplötunnar fari yfir 95%;

Víkkun ferlisglugga: styður við hærri vaxtarhraða (> 50μm/klst.) og þykkari epitaxiallög.

Þar sem alþjóðleg SiC-afkastageta er uppfærð í 8 tommur, verður þessi tækni mikilvæg leið til að brjóta niður flöskuhálsinn í epitaxial samræmi.

Kísilkarbíð aflgjafar epitaxí

Það er hentugt fyrir einsleita epitaxialvöxt 4H-SiC, sem er notað til að framleiða háspennu MOSFET og IGBT tæki yfir 1200V.

Eftirspurn eftir nýjum orkugjöfum, sólarorkubreytum, járnbrautarsamgöngum og öðrum sviðum hefur aukist mikið.

Þróun þriðju kynslóðar hálfleiðara

Styður GaN-á-SiC heterópítaxíuferlið fyrir 5G RF tæki og millimetrabylgju samskiptaflísar.

Yfirlit yfir helstu kosti:

TaC húðun er betri en hefðbundin SiC húðun hvað varðar tæringarþol við háan hita, hitauppstreymi og langan líftíma, sérstaklega hentug fyrir kísillgufuauðgunarumhverfi í SiC epitaxial vexti.

Þol gegn miklum hita:

Uppbyggingin helst stöðug við 2000 ℃ til að koma í veg fyrir mengun vegna uppgufunar húðarinnar í hvarfhólfinu.

Efnaþol:

Virk viðnám gegn rofi forvera gasa eins og SiH₄ og HCl. Minnkar yfirborðsgalla á undirlaginu.

Jafnvægi í hitasviði:

Varmaleiðni grafít + TaC samsettrar uppbyggingar er nálægt varmaleiðni SiC skífu (SiC: 490 W/m·K), sem dregur úr grindarröskun af völdum varmaálags.

Lítil mengunarframleiðsla:

Yfirborðsgrófleiki TaC húðunar er <1μm, sem getur komið í veg fyrir að öragnir falli af og tryggt yfirborðsgæði epitaxiallagsins (gallaþéttleiki <0.5/cm²).
