Einföldu epi grafít susceptor

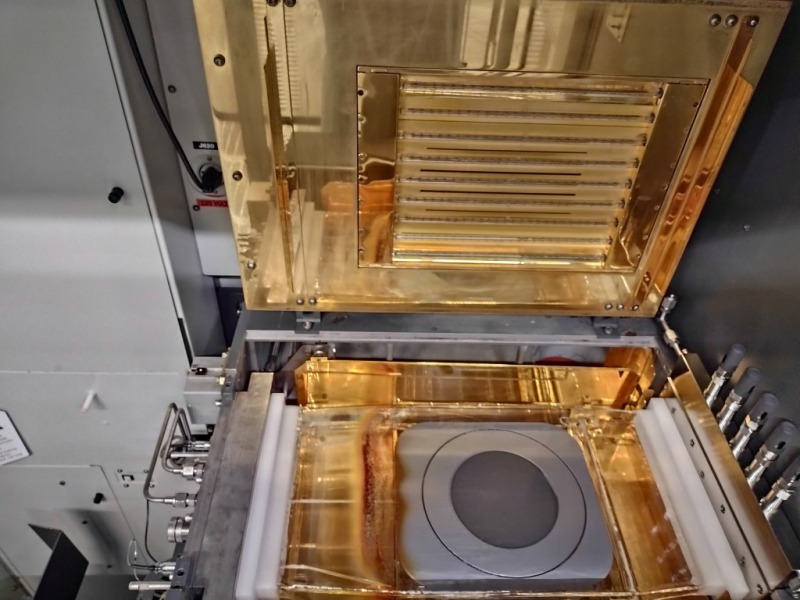

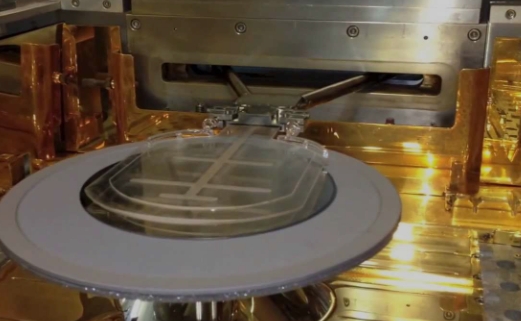

ASM einlitur epitaxial bakki er hannaður fyrir afkastamikla kísillkarbíð (SiC), gallíumnítríð (GaN) og aðrar þriðju kynslóðar hálfleiðara epitaxial ferli. Varan inniheldur grafítbakka, grafíthringi og annan fylgihluti, með því að nota hágæða grafít undirlag + gufuútfellingu kísillkarbíðs samsetta uppbyggingu, með hliðsjón af háum hitastöðugleika, efnafræðilegri tregðu og einsleitni í hitasviði. Það er kjarninn í leguhluta nákvæmrar epitaxialplötu í fjöldaframleiðslu.

Stutt smáatriði:

1. Önnur nöfn: 6 tommu wafer epi susceptor, 8 tomm wafer epi susceptor, grafít susceptor, single wafer susceptor.

2. Notkun: Fyrir afkastamikil kísilkarbíð (SiC), gallíumnítríð (GaN) og önnur þriðju kynslóðar hálfleiðara epitaxial ferli.

Efnisnýjungar: grafít + SiC húðun

Graphite

-Mjög mikil varmaleiðni (>130 W/m·K), hröð viðbrögð við kröfum um hitastýringu, til að tryggja stöðugleika ferlisins.

-Lágur hitaþenslustuðull (CTE: 4.6 × 10⁻⁶/°C), dregur úr aflögun við háan hita, lengir endingartíma.

CVD SiC húðun

-Tæringarþol. Standast árás frá hvarfgasi eins og H₂, HCl og SiH₄. Það kemur í veg fyrir mengun á epitaxiallaginu vegna uppgufunar grunnefnisins.

-Yfirborðsþétting: húðunarporosity er minni en 0.1%, sem kemur í veg fyrir snertingu milli grafíts og skífu og kemur í veg fyrir dreifingu kolefnisóhreininda.

-Hátt hitastigsþol: Langtíma stöðug vinna í umhverfi yfir 1600°C, aðlagast háum hitakröfum SiC epitaxis.

Hönnun á hitasviði og loftflæðisbestun

Jafnvægis uppbygging varmageislunar

Yfirborð skynjarans er hannað með mörgum varmaendurskinsrásum og varmasviðsstýringarkerfi ASM tækisins nær hitajöfnuði innan ±1.5°C (6 tommu skífa, 8 tommu skífa), sem tryggir samræmi og einsleitni þykktar epitaxiallagsins (sveiflur <3%).

Loftstýringartækni

Kantfráviksgöt og hallandi stuðningssúlur eru hannaðar til að hámarka dreifingu laminarflæðis hvarfgass á yfirborði skífunnar, draga úr mismuninum á útfellingarhraða af völdum hvirfilstrauma og bæta einsleitni lyfjaupptöku.

Samhæfni og áreiðanleiki

Fjölsenuaðlögun

Samhæft við 4H-SiC, 6H-SiC homoepitaxy og GaN-on-SiC heteroepitaxy ferla, styður N/P dópun (eins og N₂, Al dópun).

Langtíma viðhald

Hörku kísilkarbíðhúðunar nær 430 Gpa 4pt beygju, 1300 ℃, viðnám gegn agnaeyðingu eykst um meira en 3 sinnum, endingartími eins bakka fer yfir 5000 vinnslustundir og kostnaður við alhliða rekstrarvörur minnkar.

Umsóknarsvið

SiC aflgjafi í bílstærð

5G RF framhliðareining

Sólvökva- og orkugeymslukerfi

Yfirlit yfir tækniforskriftir

Samræmi í ferli: Með upprunalegri hönnun ASM búnaðar er aðlögunartími hitasviðs og loftflæðis styttur.

Skuldbinding um núll mengun: SiC húðun stenst SEMI staðlaða greiningu á óhreinindum úr málmi (Fe, Ni, o.s.frv. <1ppb).

Skjót viðbrögð við viðhaldi: Mátbundin bakkauppbygging, stuðningur við skipti á netinu og tæknileg aðstoð.
